Topic-icon Ayuda con las medidas micrometricas

Más
8 años 10 meses antes - 8 años 10 meses antes #85902 por javier
Hola compañeros, haber si me podéis ayudar con mis dudas, y es que creo que algo no lo hice bien.

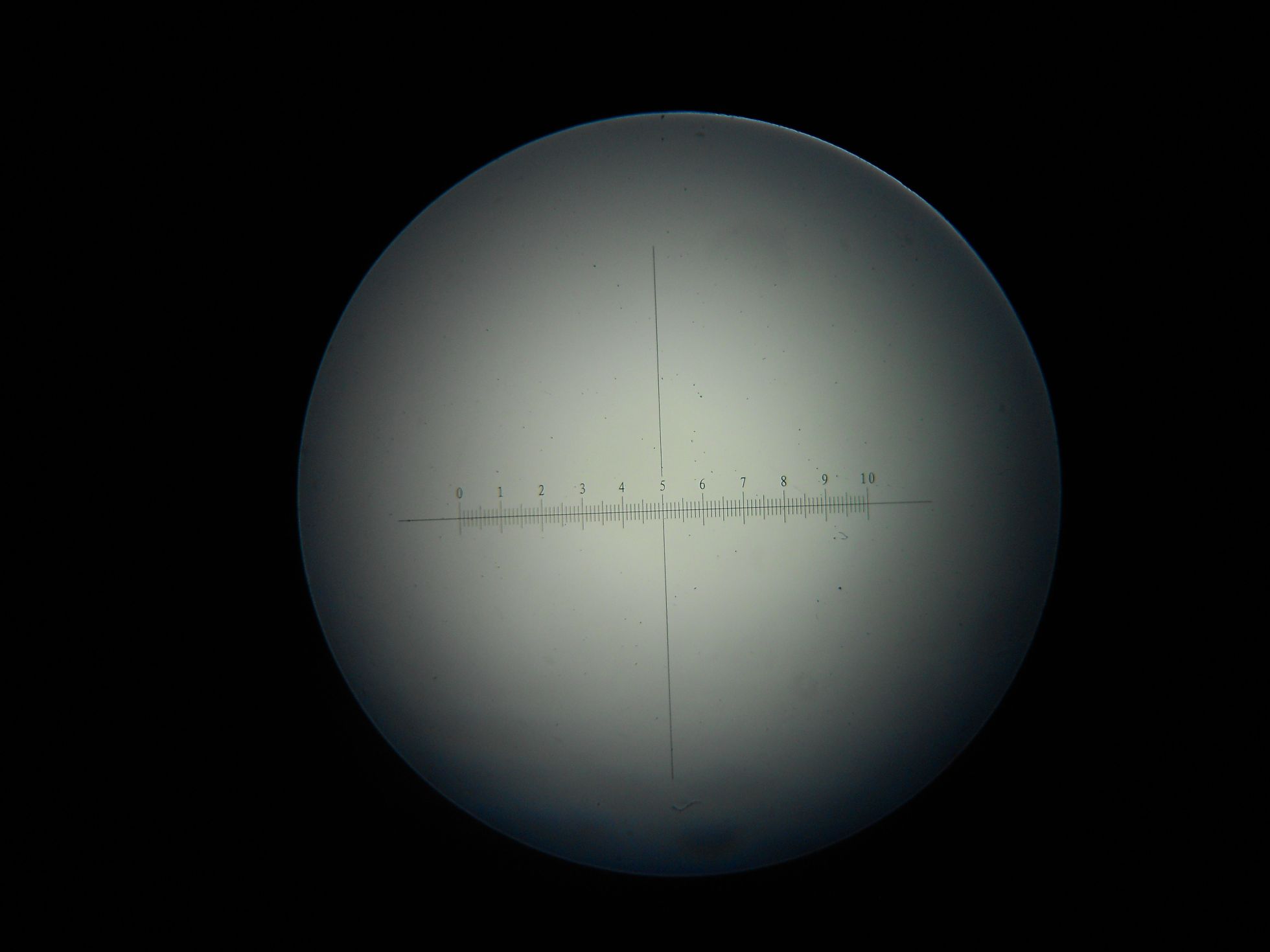

Ya me ha llegado el ocular micrometrico y lo he acoplado al ocular de 10x.


Como punto de partida y de referencia he optado por comparar unas esporas de Botryobasidium robustius que tengo en casa para cerciorarme que todo esta correcto, pero las medidas que me dan parecen ser muy diferentes de las que veo por la web.

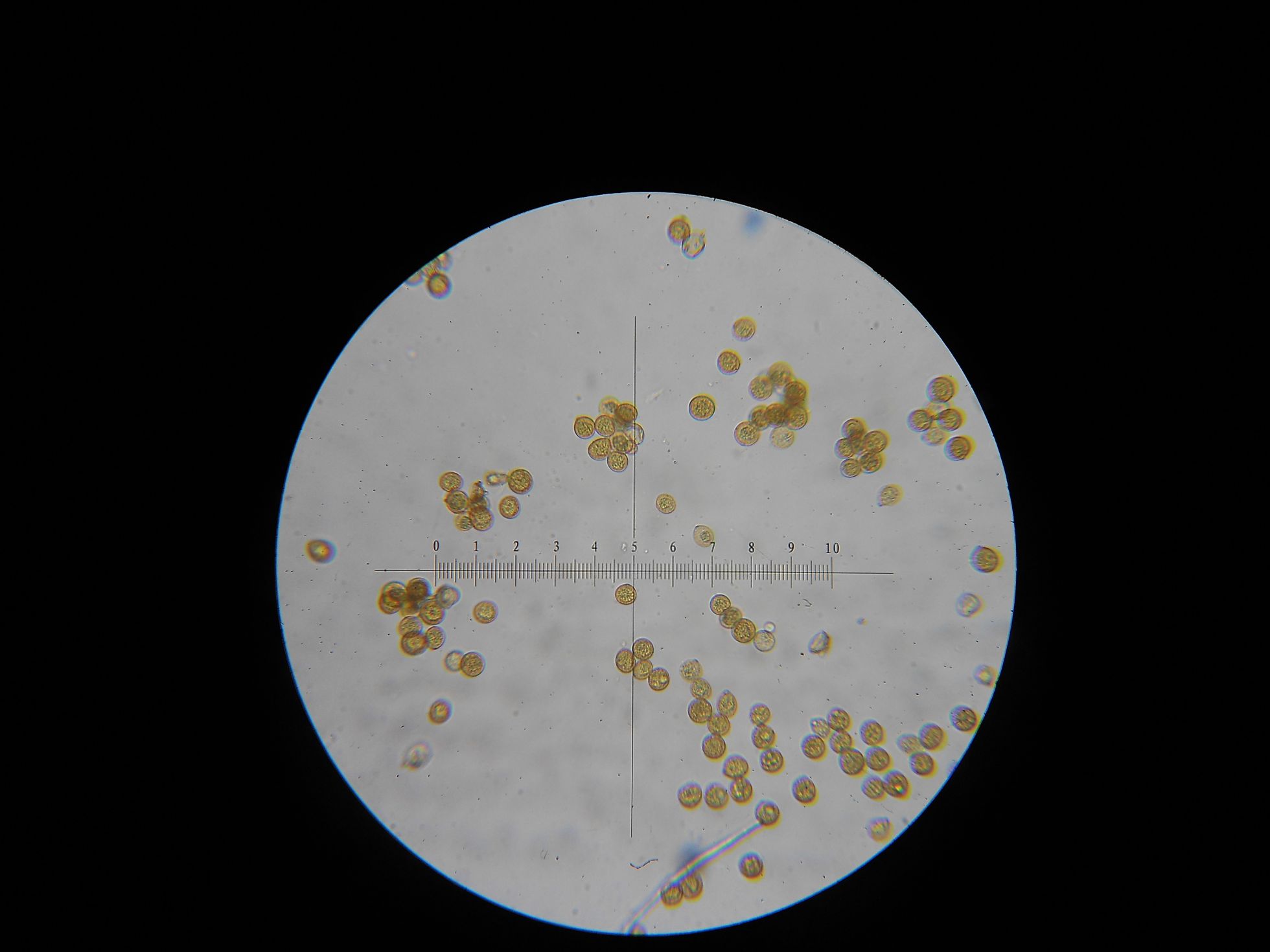

He empleado el ocular 10x y el objetivo de 40x = 400x

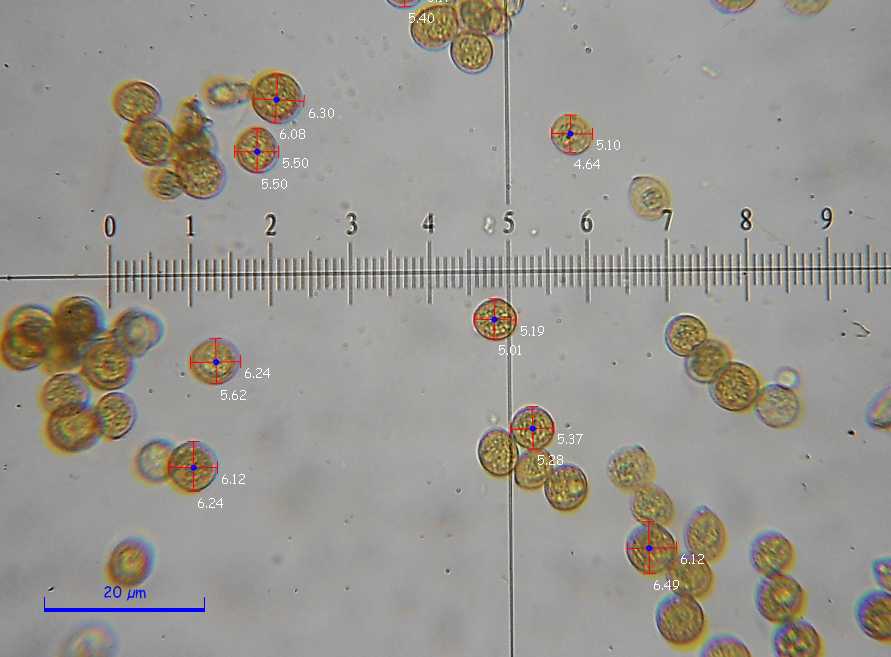

Las fotos las he realizado con una cámara digital compacta, acercandolo al ocular y simplemente disparando las fotos, lo demás esta hecho con el programa "Piximetre"




El resultado de mis mediciones son...
(5.2) 5.4 - 6.3 (6.6) × 4.9 - 6.2 (6.3) µm
Q = 1 - 1.1 ; N = 13
Me = 5.8 × 5.4 µm ; Qe = 1.1

El programa para realizar las mediciones es el "Piximetre" al parecer es un estupendo programa para realizar este tipo de trabajos.

Y las medidas que he visto por las webs: (agrego varios enlaces)
www.fauneflore-massifcentral.fr/mycologi...r-hol-jech-1967.html

www.mycocharentes.fr/pdf1/1703.pdf?PHPSE...3b9f25c07e68611ee790

www.biodiversidadvirtual.org/hongos/data...Jech.-1967-51142.jpg

Que estoy haciendo mal para que las medidas sean tan distintas a las de las webs que os he agregado?
Espero vuestras ayudas. Gracias anticipadas :)
Adjuntos:
Última Edición: 8 años 10 meses antes por javier.

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Más
8 años 10 meses antes #85904 por javier
Respuesta de javier sobre el tema Ayuda con las medidas micrometricas
Supongo que en la retícula cada división representa una micra, y que del 0 al 2 serían 20 micras.
Haber si me podéis echar una mano y me rectificáis en lo que hice mal
salu2 :)

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Más
8 años 10 meses antes - 8 años 10 meses antes #85905 por JOSEP
Respuesta de JOSEP sobre el tema Ayuda con las medidas micrometricas
Hola Javier , a la hora de calibrar mi microscopio con el ocular micrométrico tuve muchos problemas, a 1000 aumentos eso es con el ocular de 10X y el revolver a 100X, la escala de 10 cm. que obsevas en el ocular corresponde a 100 micras y debes registrarlo como tal, yo lo hice girando el ocular hasta que coincidío con dos esporas alejadas y que encajaban con la medida máxima de la escala micrométrica, le asignas el valor de 100 micras y funciona todo correctamente. Si tilizas el ocular X10 y el revolver a X40, es decir 400 aumentos tienes que calibral los 10 cm.de la escala micrométrica a 250 micras y te va a funcionar correctamente. Yo la primera vez la calibré a 400 micras y tuve los mismos problemas que tienes tu ahora que no me coincidían las mediciones efectuadas de 1000 con las de 400.
Hazme caso y en el caso de 400 aumentos la distancia total milimetrica del ocular corresponde a 250 micras y a 1000 aumentos 100 micras.
Me alegro mucho de que ya nos puedas aportar medidas.
Un fuerte abrazo ;)
Última Edición: 8 años 10 meses antes por JOSEP.
El siguiente usuario dijo gracias: javier

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Más
8 años 10 meses antes - 8 años 10 meses antes #85906 por JOSEP
Respuesta de JOSEP sobre el tema Ayuda con las medidas micrometricas
Se me olvidaba, yo para efectuar las mediciones utilizo el programa que me suministró Optika al comprar el micro, aunque en mi caso tengo que calibralo con el procedimiento que te he descrito.
En aumentos inferiores eso es X100 la escala micrométrica corresponde a 1000 micras y en el caso de X40 la misma escala se corresponde a 2500 micras.
Ya verás que si me haces caso todo te va a funcionar correctamente.
Un abrazo :P
Última Edición: 8 años 10 meses antes por JOSEP.
El siguiente usuario dijo gracias: javier

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Más
8 años 10 meses antes #85908 por javier
Respuesta de javier sobre el tema Ayuda con las medidas micrometricas
Muchas gracias Josep, ten por seguro que te aré caso. De momento sigo con la duda a la hora de calibrar el programa y la foto con las esporas de deseo medir, y es que cuando abro el programa se debe y me pide su calibración. Es en este punto donde cometere el gran fallo.

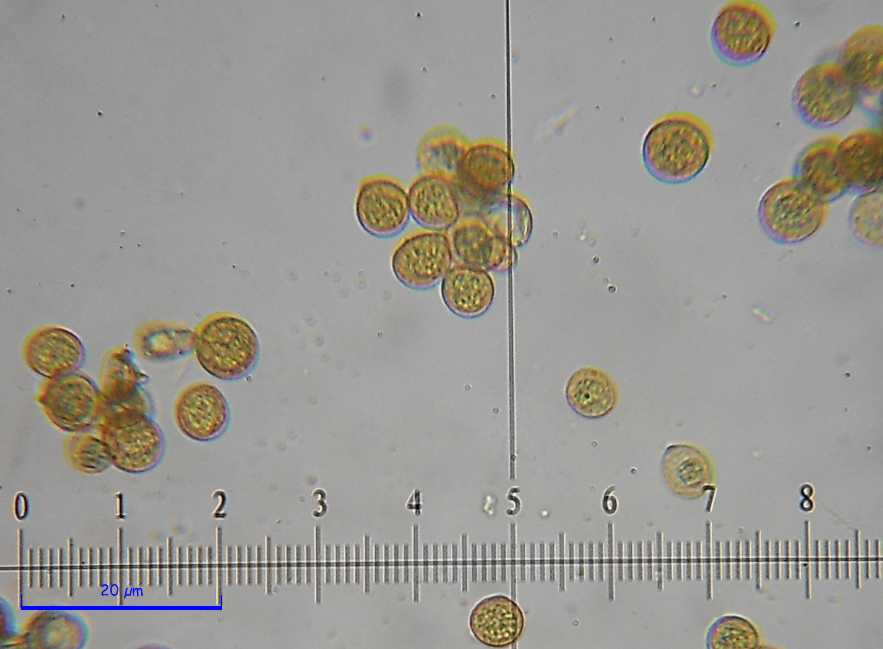

La forma de proceder es la siguiente....primero hago la foto con la cámara digital compacta acercando dicha cámara al ocular con su respectivo micrometrico y la muestra de las esporas en el portaobjetos. Luego paso la foto al pc, abro el programa Piximetre e inserto dicha foto. Luego sitúo la parte del regla con el micrometrico que he fotografiado a una zona donde se vea bien y hago un trazo desde el 0 al 20 suponiendo que así ya queda calibrado a 20 micras



Ver en la parte inferior izquierda

Entonces deduzco que no hago bien esta calibración....que medida desde donde hasta donde debo de seleccionar?

Gracias de nuevo :)
Adjuntos:

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Más
8 años 10 meses antes - 8 años 10 meses antes #85909 por JOSEP
Respuesta de JOSEP sobre el tema Ayuda con las medidas micrometricas
Mira Javier que te lo he dicho veces y no me quieres escuchar , en este caso las 20 micras a 400 aumentos equivalen a 8 mm. de la escala micrométrica, 200 micras equivales a 8 cm y 250 micras a los 10 cm. que observas en la escala.
Te lo repito si tabajas a 40 aumentos los 10 cm. de la escala equivalen a 2500 micras.
Si trabajas a 100 aumentos entonces los 10 cm. equivalen a 1000 micras.
Si trabajas a 400 aumentos como es el caso los 10 cm. que ves equivalen a 250 micras.
Si trabajas a 1000 aumentos entonces los 10 cm. equivalen a 100 micras.
Si lo calibras como te he dicho te va a funcionar correctamente, es que el espacio que hay en la escala micrométrica varía según los aumentos con los que trabajes.
Un fuerte abrazo ;)
Última Edición: 8 años 10 meses antes por JOSEP.
El siguiente usuario dijo gracias: javier

Por favor, Identificarse o Crear cuenta para unirse a la conversación.
